| 旋转式磁性分离器(マグネットセパレーター) |

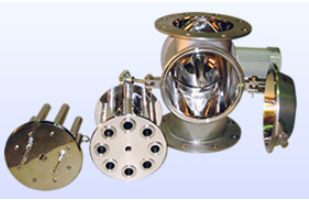

| 大野机械的磁性分离器主要由磁毂，壳体，减速机等部件组成。该产品利用磁毂强大的磁力吸附作用，通过磁毂连续的旋转，将流经的物料中含有少量的磁性物质吸附在磁棒套管表面，干净的物料经过出料口，流入下一道工序。该产器采用中空的减速机直连结构，有效地缩短了轴向距离，结构紧凑，重量减轻。打开密封盖，松开中间的紧定螺钉，可方便的抽出磁毂；再松开二紧定螺钉，抽出磁棒，实现磁棒与套管的分离，可对套管进行清洗吹扫，去除吸咐的磁性物质，并对壳体内部进行吹扫，达到清洁设备的目的。将上述部件组装，固定，盖上密封盖，设备可再次使用。该设备是物料输送过程中，清除物料中含铁的异类杂质的必备设备。 |
|
| 特点 |
1.快速打开式结构设计,清理以及安装方便。
2.最大磁场可达12000GS,普通产品工作温度≤80℃,如需要,最大工作温度可达350℃。
3.磁棒数量按物料特性可以调整。
4.进出口可以设计成法兰或方形接口,可以方便的安装在各种管道上。
5.转动的磁棒可以防止物料结块堵塞。 |
| 应用 |
| 旋转式磁性分离器被广泛的应用于建筑材料,化工, 煤炭,食品,耐火材料以及制药等行业中,适用于粉状或者颗粒状物料的除铁,是易于结块,搭桥,堵塞的粘性或者流动性不好的物料中清除铁磁性杂质的良好选择。 |
| 标准规格 |
| 型 号 |
标准动力 |
材质 |
 |
| RMM-100 |
0.2KW |
SUS304 |
| RMM-125 |
0.2KW |
| RMM-150 |
0.25WK |
| RMM-200 |
0.4KW |
| RMM-250 |
0.4KW |
| RMM-300 |
0.4KW |
|

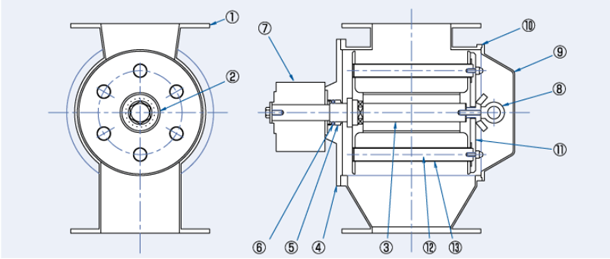

| 构造 |
 |
| NO. |
品名 |
NO. |
品名 |
| 1 |
外壳 |
8 |
转子组 |
| 2 |
转子 |
9 |
开关门 |
| 3 |
轴 |
10 |
填充物 |
| 4 |
端盖 |
11 |
电磁板 |
| 5 |
密封环 |
12 |
磁铁 |
| 6 |
油封 |
13 |
套管 |
| 7 |
齿轮马达 |
|
|
|
|

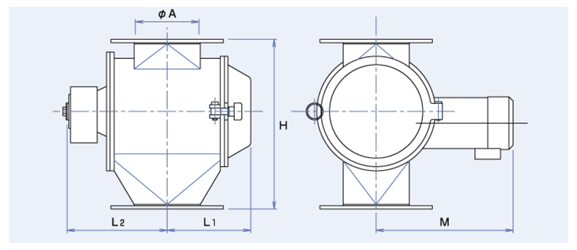

| 外形尺寸 |
 |
| 型号 |
A |
H |
L1 |
L2 |
M |
回转数(rpm) |
电动机(KW) |
质量(kg) |
| RMM-100 |
100A |
300 |
162 |
225 |
255 |
25/30 |
0.2×1/60 |
29 |
| RMM-125 |
125A |
300 |
162 |
231 |
303 |
25/30 |
0.2×1/60 |
32 |
| RMM-150 |
150A |
400 |
197 |
266 |
323 |
25/30 |
0.25×1/60 |
48 |
| RMM-200 |
200A |
400 |
197 |
266 |
323 |
25/30 |
0.4×1/60 |
49 |
| RMM-250 |
250A |
440 |
212 |
281 |
323 |
25/30 |
0.4×1/60 |
85 |
| RMM-300 |
300A |
490 |
237 |
306 |
323 |
25/30 |
0.4×1/60 |
130 |
| 注：（1）结合口可用搭扣式及方形法兰联结（2）根据需要，可以提供特殊尺寸的转子 |
|
